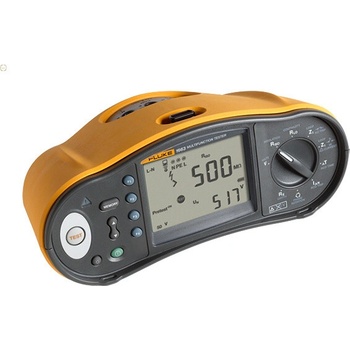

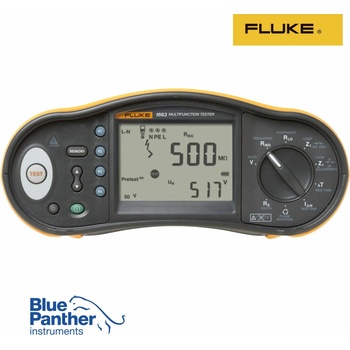

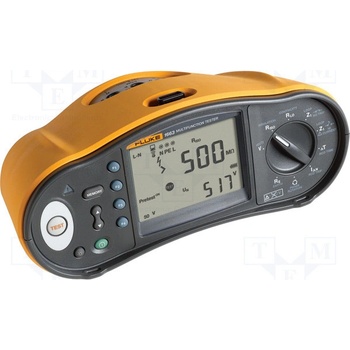

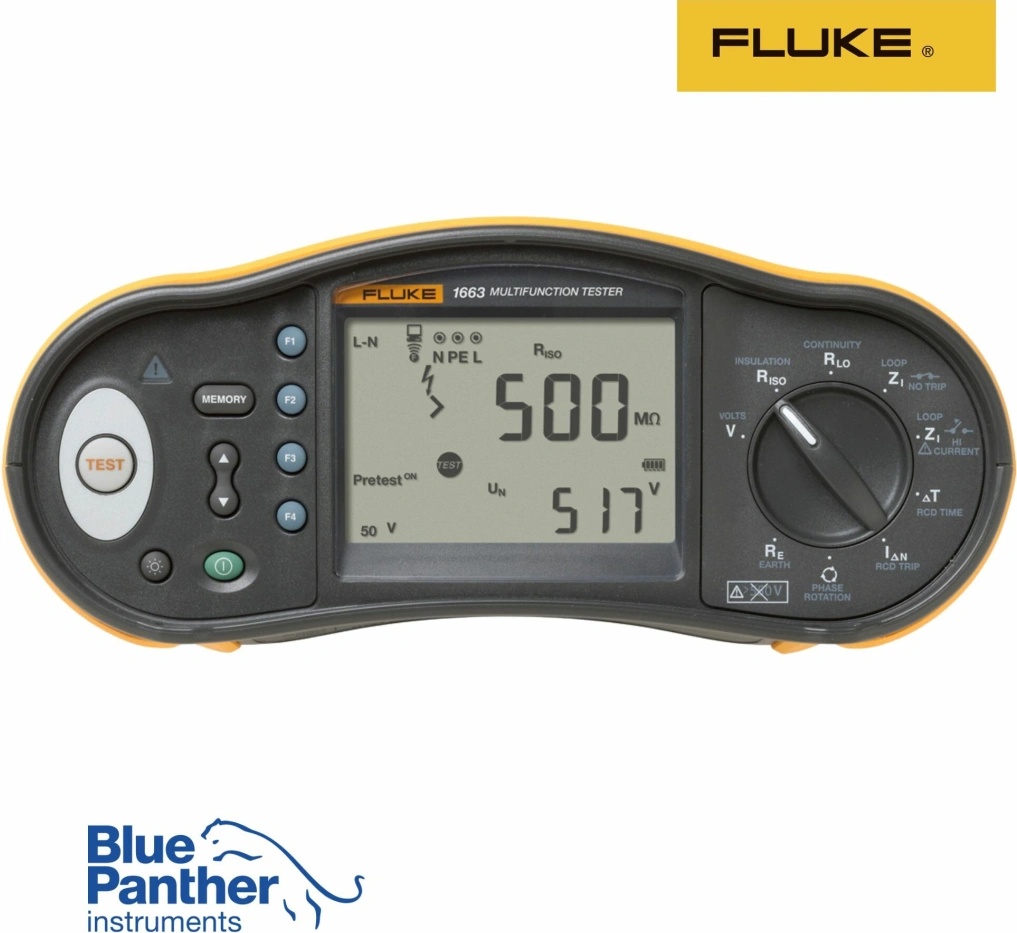

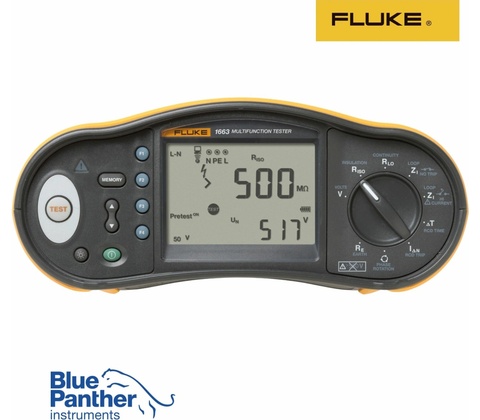

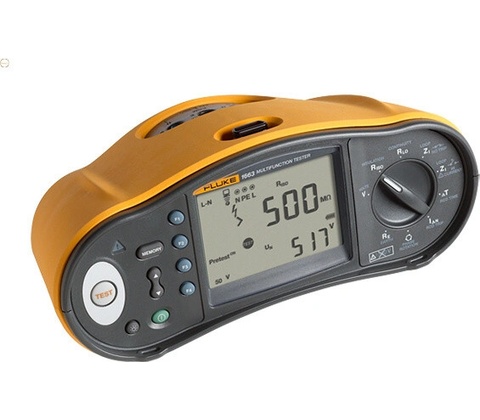

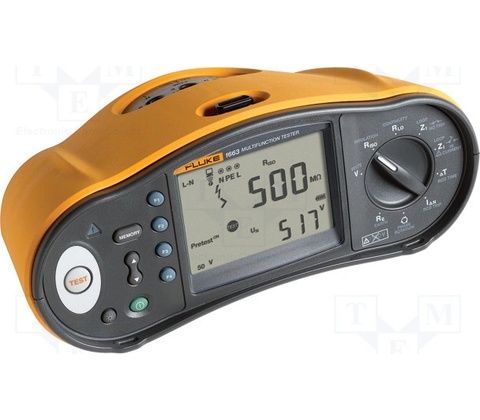

FLUKE 1663 LCD, FLK-1660

Multifunkční tester Fluke 1663 umožňuje rychlé a efektivní testování v souladu se všemi místními předpisy a současně nabízí ochranu spotřebičů, které mohly zůstat nedopatřením připojené k testovanému systému. Snadné sdílení výsledků testování prostřednictvím smartphonu.

Základní funkce:

• spojitost na vstupech L-N, N-PE
• chrániče RCD citlivé na stejnosměrný proud (typ B)
• zemní odpor
• napětí a frekvence
• kontrola polarity vodičů, detekce přerušených středních vodičů
• izolační odpor
• spojitost a odpor
• měření vinutí motorů s testem spojitosti
• odpor smyčky a instalace
• předpokládaný poruchový proud uzemnění (PEFC/IK)
• předpokládaný proud nakrátko (PSC/IK)
• spínací čas chrániče RCD
• úroveň vypínání chrániče RCD (zkouška náběhu)
• měření doby a proudu vypínání pro chrániče RCD typu A a AC v rámci jednoho testu
• proměnný proud chrániče RCD
• automatická testovací sekvence chrániče RCD
• Indikátor sledu fází

Další funkce:

• automatické spouštění a vypínání měření chráničů RCD a smyčky
• autotest
• osvětlený displej
• odolá pádu z výšky 1 m
• kompaktní, lehký (méně než 1,3 kg), s čalouněným popruhem na krk, díky němuž budete mít pro práci volné ruce po celý den.

Rozhraní paměti:

• paměť Z Max
• paměť
• počítačové rozhraní (při použití s volitelným softwarem FlukeView a Fluke DMS)
• datum a čas (při použití se softwarem FlukeView)

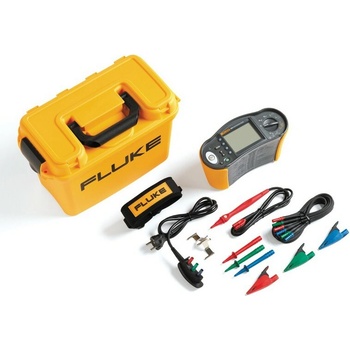

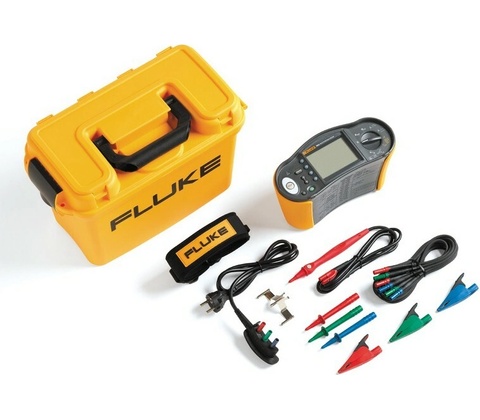

Standardně dodávané příslušenství:

• 6× baterie typu AA (IEC LR6)
• přenosný kufřík C1600
• nulovací adaptér
• odolný napájecí kabel
• standardní sada měřicích kabelů STD
• polstrovaný popruh a opasek
• uživatelská příručka
• sonda s dálkovým ovládáním a kabel TP165X
• návod k obsluze na disku CD-ROM

Technická specifikace:

Měření střídavého napětí

Rozsah 500 V

Rozlišení 0,1 V

Přesnost 45 Hz – 66 Hz 0,8 % + 3

Vstupní impedance 360 kΩ

Ochrana před přetížením 660 V rms

Testování spojitosti (RLO)

Rozsah (automatický rozsah) 20 Ω / 200 Ω / 2 000 Ω

Rozlišení 0,01 Ω / 0,1 Ω / 1 Ω

Napětí otevřeného obvodu >4 V

Měření izolačního odporu (RISO)

Testovací napětí 50-100-250-500-1000 V

Přesnost testovacího napětí (při jmenovitém testovacím proudu) +10%, -0%

Testovací napětí 50 V 100 V 250 V 500 V 1 000 V

Rozsah izolačního odporu 20 MΩ / 50 MΩ 20 MΩ / 100 MΩ 20 MΩ / 200 MΩ 20 MΩ / 200 MΩ / 500 MΩ 20 MΩ / 200 MΩ / 1 000 MΩ

Rozlišení 0,01 MΩ / 0,1 MΩ 0,01 MΩ / 0,1 MΩ 0,01 MΩ / 0,1 MΩ 0,01 MΩ / 0,1 MΩ / 1 MΩ 0,01 MΩ / 0,1 MΩ / 1 MΩ

Testovací proud 1 mA při 50 kΩ 1 mA při 100 kΩ 1 mA při 250 kΩ 1 mA při 500 kΩ 1 mA při 1 MΩ

Impedance smyčky a vnitřní odpor sítě (ZI)

Rozsah 10 Ω / 0,001 Ω / režim mΩ při vysokém proudu

Rozlišení 0,01 Ω / 0,1 Ω / 1 Ω

Předpokládaný poruchový proud uzemnění, test PSC

Rozsah 1 000 A / 10 kA (50 kA)

Rozlišení 1 A / 0,1 kA

Výpočet

Předpokládaný (dopočítaný) poruchový proud uzemnění (PEFC) nebo předpokládaný (dopočítaný) proud nakrátko (PSC) jsou dány podílem naměřeného napětí rozvodné sítě a odporem naměřené smyčky (L-PE) nebo odporem sítě (L-N) v tomto pořadí.

Testování chráničů RCD, testování typů chráničů RCD

Typ chrániče

AC¹

G²,S³

Model 1663

A ="4", AC¹, G²,S³

Poznámky ¹Reaguje na AC ²Obecné, bez zpoždění ³Doba zpoždění ="4"Reaguje na pulzní signál ="5"Reaguje na vyhlazený signál DC

Test vypínacího času (ΔT)

Nastavení proudu¹ 10–30–100–300–500–1000 mA – VAR 10–30–100 mA

Násobitel × ½, × 1 × 5

Měřicí rozsah

Typ chrániče G 310 ms 50 ms

Typ chrániče S 510 ms 160 ms

Poznámky ¹Pouze 1000 mA typu AC 700 mA maximálně typ A v režimu VAR

Režim VAR není k dispozici pro typ B.

Měření vypínacího proudu chrániče/FI – Test narůstajícím proudem (IΔN)

Proudový rozsah 30 % až 110 % jmenovitého proudu chrániče¹

Velikost kroku 10 % hodnoty IΔN²

Doba prodlevy

Typ G 300 ms/krok

Typ S 500 ms/krok

Přesnost měření ±5 %

Specifikované rozsahy vypínacího proudu (EN 61008-1) 50 % až 100 % pro typ AC 35 % až 140 % pro typ A (>10 mA) 35 % až 200 % pro typ A (≤10 mA) 50 % až 200 % pro typ B ²5 % pro typ B

Poznámky ¹30 % až 150 % pro typ A IΔN > 10 mA 30 % až 210 % pro typ A IΔN = 10 mA 20 % až 210 % pro typ B

Test zemního odporu (RE)

Rozsah 200 Ω / 2 000 Ω

Rozlišení 0,1 Ω / 1 Ω

Frekvence 128 Hz

Výstupní napětí 25 V

Indikace sledu fází

Ikona  Symbol indikátoru sledu fází je aktivní.

Obecné specifikace

Rozměry (D × Š × V) 10 cm × 25 cm × 12,5 cm

Hmotnost (vč. baterií) 1,3 kg

Velikost baterií, množství

Typ AA, 6 ks

Krytí

IP-40

Bezpečnost

Vyhovuje EN61010-1 vyd. 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 a CAN/CSA c22.2 č. 1010 2. vydání

Přepětí

CAT III 500 V; CAT IV 300 V

Výkon

EN61557-1 až EN61557-7, druhé vydání, a EN61557-10, druhé vydání
