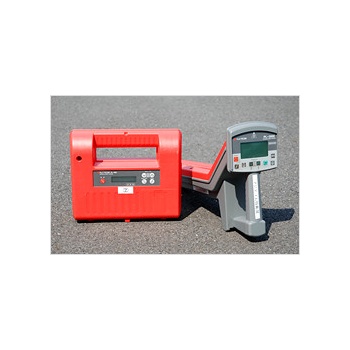

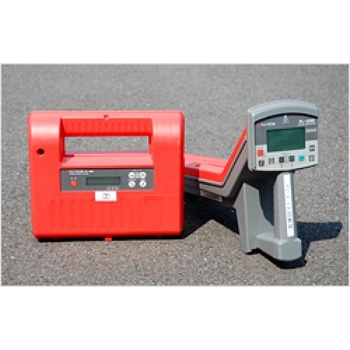

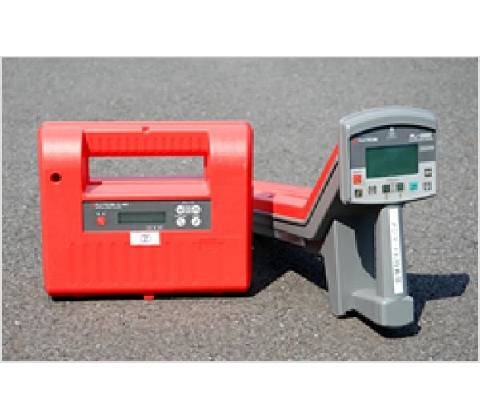

Fuji Tecom PL-2000

Lokátor Fuji Tecom PL-2000 je vybavený 3 různými frekvencemi, takže osoba, která s PL-2000 pracuje, si může vybrat tu nejvhodnější frekvenci pro každé místo hledání. Lokátor režim živého kabelu, který lokalizuje a rozlišuje aktivní kabely od jiných podzemních kovových struktur.

Hloubka výskytu podzemního kovového vedení je automaticky měřena a ukazována na LCD displeji v případě zmáčknutí měřícího tlačítka. Lokátor Fuji Tecom PL-2000 má vizuálního průvodce pro zacházení s přístrojem. Pomocí velkého LCD displeje a tlačítek umístěných na jednom panelu se osoba manipulující s přístrojem snadno naučí vybrat ten správný režim.

Funkce lokátoru

• Lokátor Fuji Tecom PL-2000 je vybavený samostatnou anténí cívkou k lokalizaci kovového podzemního vedení na velkou vzdálenost a diferenciální anténí cívkou ke správné lokalizaci téhož.
• Lokátor Fuji Tecom PL-2000 má Rádiový Režim k lokalizaci kovového podzemního vedení, ale bez použití energie z Vysílače, když se na místě vyskytuje indukční magnetické pole.
• Lokátor Fuji Tecom PL-2000 má Maximální Režim, který přímo sám na sobě ukazuje pozici podzemního kovového vedení na displejích s mřížovým grafem a číselnou hodnotou mezi 000 až 100.
• Lokátor Fuji Tecom PL-2000 má Minimální Režim indikující pozici Přijímače, pokud je umístěný na pravé či levé straně od kovového vedení.
• Lokátor Fuji Tecom PL-2000 má na displeji měnitelnou úroveň citlivosti podle stupnice od 00 do 40 na pokyn signálu z Vysílače.
• Lokátor Fuji Tecom PL-2000 má na displeji současné měření na stupnici od 000 do 100, což indikuje, jestli je hloubka výskytu podzemního předmětu měřena správně.

Specifikace

GENERATOR - VYSÍLAČ

• Frekvence: 27 kHz, 8 kHz, 0.5 kHz
• Výkon: 0.5 W (Indukční režim)

3.0 W (Přímý režim)

• Vysílací režim: CW (Ne-modulační)
• Anténa: Samostatná anténí cívka
• Příkon: DC 12 Voltů (LR20 suché baterky x8)
• Život. baterie: Více než 8 h nepřetržitého provozu za

použití alkalických baterií

• Provoz. teplota: -10% až +50%
• Váha a velikost: přibližně 2.5 kg

přibližně 288 x 241 x 105 mm

LOKÁTOR - PŘIJÍMAČ

Frekvence: 27 kHz, 8 kHz, 0.5 kHz 15 kHz-25 kHz (Rádiový režim) 50 Hz-500 Hz (Režim živého kabelu)

Anténa: anténa s jednoduchou cívkou diferenciální anténí cívka

• Displej: LCD
• Hloubkový displej: trojciferná hodnota
• Součas. měřítko: trojciferná hodnota
• Příkon: DC 9 Voltů (LR6 suché baterie x6)
• Život. baterie: Více než 8 h nepřetržitého provozu za

použití alkalických baterií

• Provoz. teplota: -10% až +50%
• Váha a velikost: přibližně 2 kg

přibližně 131x280x610 mm

Standartní dodávané vybavení

Vysílač…………………………………….1

Přijímač…………………………………..1

Kabel přímého režimu………………….1

Uzemňovací kolík (30cm)…………….1

Varovná vlajka………………………….1

Měkké přenášecí pouzdro……………..1

Návod k použití…………………………

Volitelné příslušenství

Vnější cívka………………………….1

Kabelový buben s 50 m kabelu ……….1

Sonda (malá a velká)

Přesnost detekce

Přesnost lokalizace: V rozmezí 4% v hloubce méně než 2 m při Maximálním režimu. V rozmezí 6% v hloubce více než 2 m při Maximálním režimu. V rozmezí 4% v hloubce méně než 2 m při Maximálním režimu.

V rozmezí 15 cm do hloubky 1 m či méně v Minimálním režimu.

Přesnost hloubky: V rozmezí 5% do hloubky méně než 2 m. V rozmezí 10% v hloubce více než 2 m.

Přesnost lokalizace

Lokalizace vzdálenosti: s diferenciální anténí cívkou

Indukční režim = přibližně 370 m

Přímý režim = přibližně 660 m
