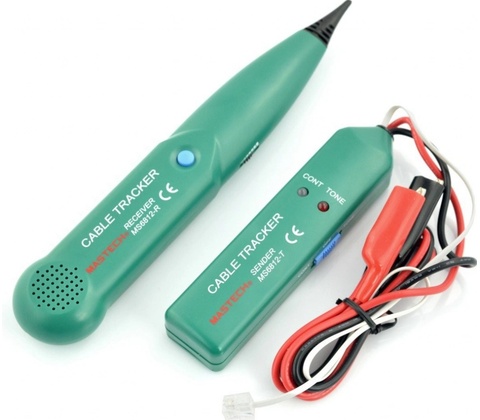

MASTECH MS 6812

Vyhledávač párů vodičů (indukční sonda - měřič) nezbytných k řešení problémů s instalací a údržbou. Používá se k identifikaci a vyhledávání vodičů bez narušení jejich izolace. Vyhledá poškozené kabely, místa poškození a testy na kontinuitu kabelu. Nepostradatelný nástroj pro každého instalatéra a instalatéra, profesionálního i typického domácího uživatele.

Vlastnosti produktu:

Zcela nový, vysoce kvalitní produkt.

U telefonních linek může navíc indikovat stav linky a usnadnit řešení problémů s instalací a údržbou.

Připojení ke kabelu pomocí konektorů RJ-11 nebo krokosvorek.

Velmi vysoká citlivost zařízení umožňuje pracovat s vícepárovými kabely ( až 100 párů).

Možnost poslat jediný, spojitý nebo modulovaný signál

Má úpravu zesílení signálu.

Velmi snadná obsluha a vysoká přesnost měření.

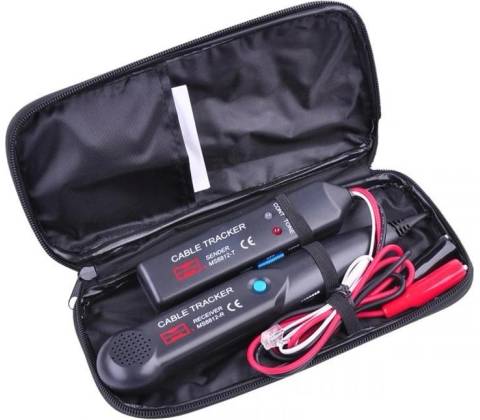

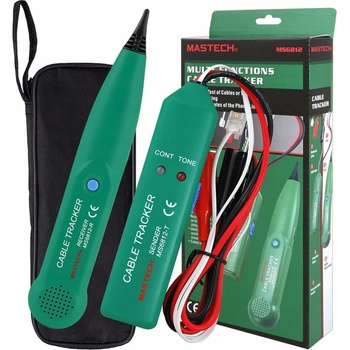

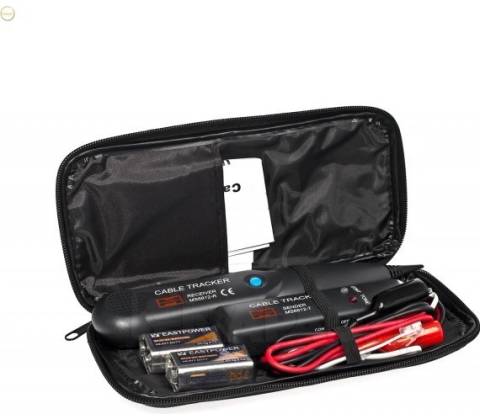

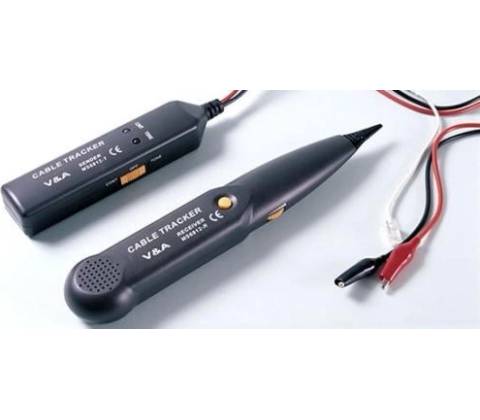

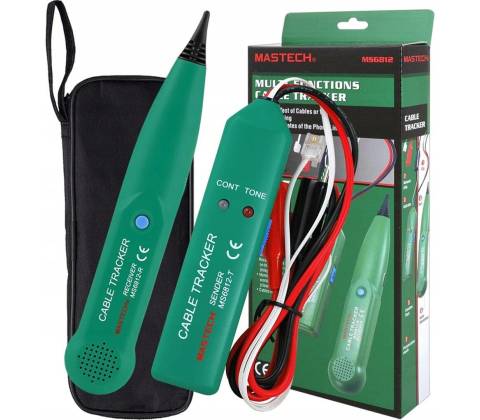

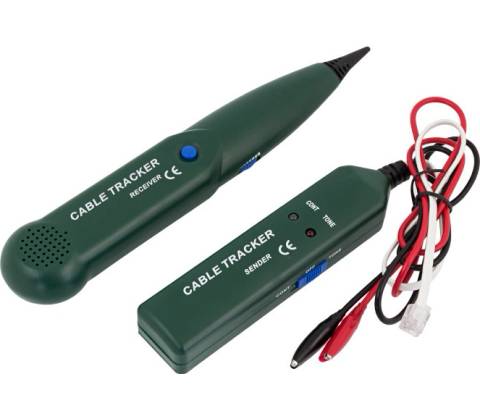

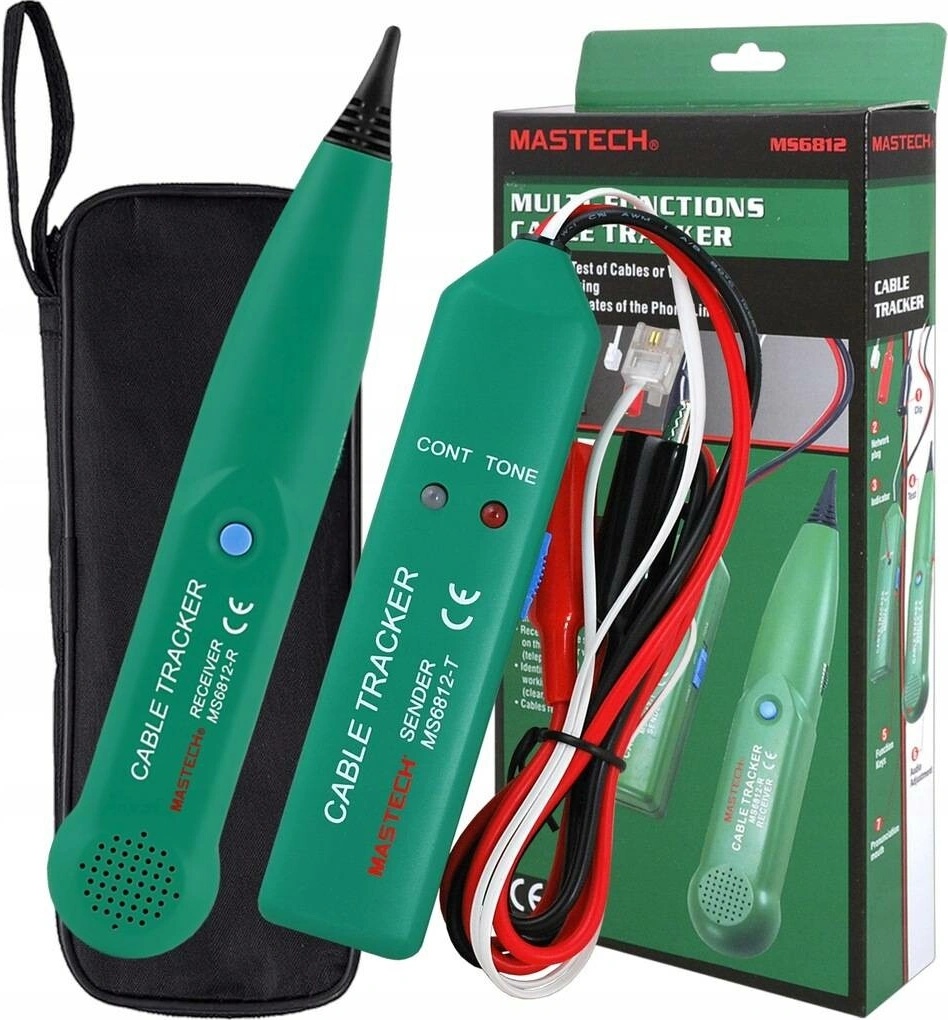

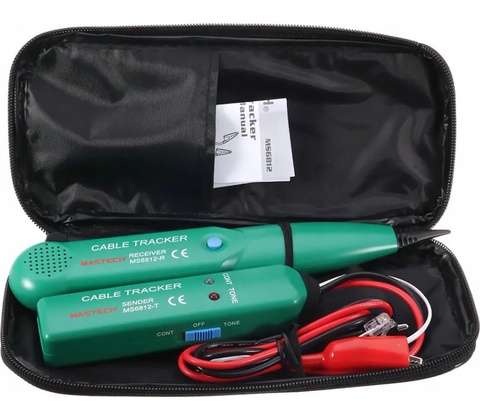

Sada obsahuje vysílací modul a přijímací modul.

Přijímač je vybaven zvukovou signalizací s nastavitelnou intenzitou zvuku.

Možnost použití náhlavní soupravy připojené k zásuvce mini-jack v přijímači.

Funkce:

Identifikace vodičů ve svazku.

Vyhledejte poškozené vodiče.

Hledání bodu poruchy linky.

Identifikace tónového signálu na telefonní lince

Identifikace provozního stavu telefonu (vyzvánění, volný, obsazený)

Výstup konstantního nebo modulovaného signálu k identifikaci vybraného vodiče ve svazku.

Specifikace:

• Napájení: 2x 6F22 9V baterie (součást balení!)
• Signál vysílače: 1,5 kHz
• Signál přijímače: 100 - 300 kHz
• Hmotnost vysílače: 114 g
• Hmotnost přijímače: 106 g
• Rozměry vysílače: 145 mm x 35 mm x 25 mm
• Rozměry přijímače: 238 mm x 43 mm x 26 mm

Zahrnuta:

Vysílač

Přijímač

Návod k použití:

• FUNKCE1. Rozpoznání kontinuity vodičů a kabelů.2. Sledování vodičů a kabelů a diagnostika místa přerušení.3. Příjem tónového signálu na vodičích a kabelech (telefonních linkách).4. Rozpoznání statusu funkční telefonní linky (volná, vyzvánějící, obsazená)5. Vysílání jednotného tónu nebo duálního proměnného tónu do vodičů a kabelůPOUŽÍVÁNÍVysílač MS6812-TPřijímač MS6812-RTest kontinuity1. Použijte vysílač (přepněte do polohy „CONT“):Připojte testovací kabely k páru. Použijte polohu „CONT“. Světle červený indikátor „CONT“ ukazujekontinuitu. (Odpor linky nepřekračuje 10kΩ).2. Použijte vysílač (přepněte do polohy „TONE“):Připojte testovací kabely k páru. Přiložte svorku přijímače ke konci vodiče. Příjem tónu je známkoukontinuity.!! POZOR: V tomto režimu nepřipojujte k žádnému aktivnímu AC nebo DC obvodu.Vysílání tónu:Připojte měřící kabely k páru nebo připojte jeden kabel k zemnění a jeden k libovolné straně linky.Zvolte duální proměnný tón nebo jednotný tón pomocí přepínače na vysílači (MS6812-T). Změřtepodezřelé vodiče pomocí přijímače (MS6812-R). Příjem tónu bude nejsilnější přímo na vodiči. Vpřípadě dostupnosti nahých odhalených vodičů použijte přijímač (MS6820-Rú pro příjem tónu.!! POZOR: V tomto režimu nepřipojujte k žádnému aktivnímu AC obvodu překračujícímu 24V.Sledování vodičů a kabelů:Použijte vysílač (přepněte do polohy „TONE“) a přijímačPřipojte měřící kabely k páru nebo připojte jeden kabel k zemnění a jeden k libovolné straně linky.
• Přiložením přijímače (MS6812-R) blízko nebo podél páru a příjmem tónu proveďte sledování.!! POZOR: V tomto režimu nepřipojujte k žádnému aktivnímu obvodu.Rozpoznání statusu funkční telefonní linky:Použijte Vysílač (přepněte do polohy „OFF“)1. Rozpoznání TIP a RING:Připojte ČERVENÝ měřící kabel na jednu stranu linky a ČERNÝ kabel na sruhou stranu linky.a) kontrolka „CONT“ je zelená, když připojíte červený kabel k RING straně linky.b) kontrolka „CONT“ je červená, když připojíte červený měřící kabel k TIP straně linky.2. Rozpoznání statusu VOLNÁ, VYZVÁNĚJÍCÍ, OBSAZENÁ telefonní linky:Připojte ČERVENÝ měřící kabel k RING straně, černý kabel k TIP straně linky.a) kontrolka „CONT“ je zelená a indikuje VOLNOU linkub) kontrolka „CONT“ nesvítí a indikuje OBSAZENOU linkuc) kontrolka „CONT“ bliká žlutě a indikuje VYZVÁNĚJÍCÍ linku. (Přepnutím do polohy „CONT“ukončíte hovor na testované lince)3. V případě přístupu k odhaleným vodičům, může být použit přijímač pro příjem tónu.Výměna baterie:1. Ve vysílači (MS6812-T):Sejměte zadní kryt baterie a vyměňte baterii za novou 9V baterii.2. V přijímači (MS6812-R):Odšroubujte šroubek na zadním krytu baterie a vyměňte starou baterii za novou 9V baterii.Pozor1. Pokud není přístroj používán sejměte vysílač ze soustavy obvodů a přepněte do polohy„OFF“2. Braňte před vlivy vlhkosti.3. Nepoužívejte tester v prostředí s vysokým napětím. Vždy se řiďte pokyny obsaženými vtomto manuále, v opačném případě může dojít k poškození přístroje nebo ke zranění.
